ISO görgőslánc

i Leírás elrejtése

ISO görgősláncok

A görgőslánc két tengely közti forgó mozgás átvitelére szolgáló csúszásmentes és rugalmas hajtástechnikai elem. Az ISO szabvány szerinti kivitel megbízható erőátvitelt biztosít még nagyobb tengelytávolság esetén is. A görgőslánc kialakítása lehetővé teszi a hosszú távú, tartós működést ipari vagy mezőgazdasági környezetben. Kínálatunkban szimplex (egysoros), duplex (kétsoros) és triplex (háromsoros) kivitelek is elérhetők. A láncok közepes és magas minőségű változatban kaphatók, így minden alkalmazáshoz megtalálható az ideális típus.

03B típusú görgőslánc patentszemmel végteleníthető kis hajtásokhoz

Görgőslánc 03B típus 5x2,5mm

RÉSZLETEK
04B típusú görgőslánc 6 mm osztással és 2,8 mm görgővel ipari hajtásokhoz

Görgőslánc 04B típus 6x2,8mm
RÉSZLETEK
05B típusú görgőslánc 8 mm osztással és 5 mm görgővel ipari felhasználásra

Görgőslánc 05B típus 8x3,0mm
RÉSZLETEK
Méretezett műszaki ábra 06B típusú görgősláncról, 9,525 mm osztással, 6,35 mm görgőátmérővel és 5,72 mm belső szélességgel

Görgőslánc 06B típus 3/8"x7/32"
RÉSZLETEK
Méretezett műszaki rajz 081 típusú görgősláncról, 12,7 mm osztással, 8,51 mm görgőátmérővel és 3,3 mm belső szélességgel

Görgőslánc 081 típus 1/2"x1/8"
RÉSZLETEK
Méretezett műszaki rajz 083 típusú görgősláncról, 12,7 mm osztással, 7,75 mm görgőátmérővel és 4,88 mm belső szélességgel

Görgőslánc 083 típus 1/2"x3/8"
RÉSZLETEK
Méretezett műszaki rajz 084 típusú görgősláncról, 12,7 mm osztással, 7,75 mm görgőátmérővel és 4,88 mm belső szélességgel

Görgőslánc 084 típus
RÉSZLETEK
Méretezett műszaki rajz 085B típusú görgősláncról, 12,7 mm osztással, 7,75 mm görgőátmérővel és 6,25 mm belső szélességgel

Görgőslánc 085 típus 1/2"x1/4"
RÉSZLETEK
Méretezett műszaki rajz 08B típusú görgősláncról, 12,7 mm osztással, 8,51 mm görgőátmérővel és 7,75 mm belső szélességgel

Görgőslánc 08B típus 1/2"x5/16"
RÉSZLETEK
Méretezett műszaki rajz 10B típusú görgősláncról, 15,875 mm osztással, 10,16 mm görgőátmérővel és 9,65 mm belső szélességgel

Görgőslánc 10B típus 5/8"x3/8"
RÉSZLETEK
Méretezett műszaki rajz 12B típusú görgősláncról, 19,05 mm osztással, 12,07 mm görgőátmérővel és 11,68 mm belső szélességgel

Görgőslánc 12B típus 3/4"x7/16"
RÉSZLETEK

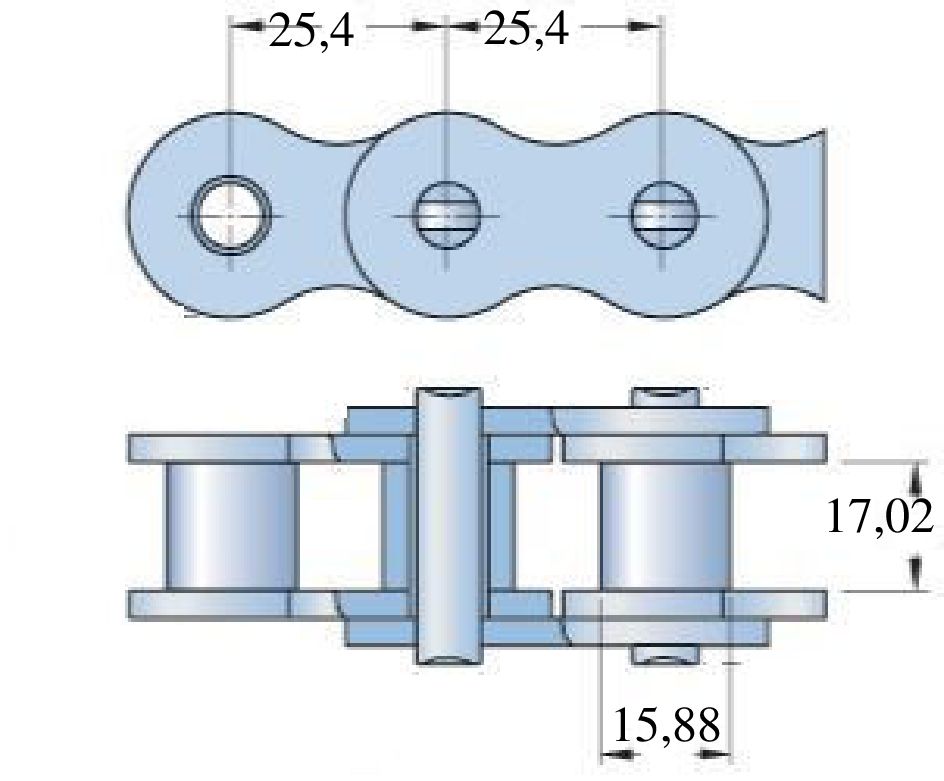

Méretezett műszaki rajz 16B típusú görgősláncról, 25,4 mm osztással, 15,88 mm görgőátmérővel és 17,02 mm belső szélességgel

Görgőslánc 16B típus 1"x17,02mm
RÉSZLETEK
Méretezett műszaki rajz 20B típusú görgősláncról, 31,75 mm osztással, 19,05 mm görgőátmérővel és 19,56 mm belső szélességgel

Görgőslánc 20B típus 1 1/4"x3/4"
RÉSZLETEK
Méretezett rajz 24B típusú görgősláncról, 38,1 mm osztással, 25,4 mm görgőátmérővel és 25,4 mm belső szélességgel

Görgőslánc 24B típus 1 1/2"x1"
RÉSZLETEK
Méretezett rajz 28B típusú görgősláncról, 44,45 mm osztással, 27,94 mm görgőátmérővel és 30,99 mm belső szélességgel

Görgőslánc 28B típus 1 3/4"x1 1/4"
RÉSZLETEK
Méretezett rajz 32B típusú görgősláncról, 50,8 mm osztással, 29,21 mm görgőátmérővel és 30,99 mm belső szélességgel

Görgőslánc 32B típus 2"x1 1/4"
RÉSZLETEK
Méretezett rajz 40B típusú görgősláncról, 63,5 mm osztással, 39,37 mm görgőátmérővel és 38,1 mm belső szélességgel

Görgőslánc 40B típus
RÉSZLETEK
Méretezett rajz 48B típusú görgősláncról, 76,2 mm osztással, 48,26 mm görgőátmérővel és 45,72 mm belső szélességgel

Görgőslánc 48B típus
RÉSZLETEK
