Fogasszíjtárcsák

Fogasszíjtárcsa

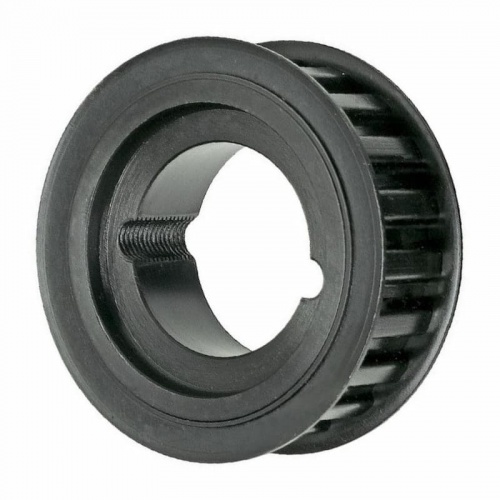

Szorítóhüvelyes és előfúrt kivitelben elérhető fogasszíjtárcsák, különböző fogasszíj típusokhoz. A fogasszíjtárcsa a fogosztás alapján lehet colos vagy metrikus kivitelű. Szerelési mód alapján megkülönböztetünk előfúrt, illetve szorítóhüvelyes fogasszíjtárcsákat. Az egyes típusok anyaga változó, jellemzően alumínium, acél vagy öntvény.

Ha egyedi kialakításra van szükség, a megfelelő típus fogasrúdból is elkészíthető. Ebben az esetben a szíjvezetésről is gondoskodni kell: az adott fogasszíjtárcsa profiljához és fogszámához illeszkedő, acélból készült szíjvezető perem is biztosítható.

A fogasszíjtárcsa az egyik legfontosabb alkatrész a szinkron hajtások világában. A fogasszíjtárcsák és a hozzájuk illeszkedő fogasszíjak precíz, csúszásmentes erőátvitelt biztosítanak, ezért nélkülözhetetlenek a korszerű ipari és automatizált rendszerekben. A különböző kivitelű fogasszíjtárcsák között megtalálhatók az előfúrt és szorítóhüvelyes típusok, valamint az alumíniumból vagy acélból készült változatok is.

Fogasszíjtárcsa típusok – metrikus és colos kivitelben

A hajtásrendszer típusától és a szíjprofil osztásától függően többféle fogasszíjtárcsa közül választhatunk:

• Előfúrt metrikus osztású fogasszíjtárcsák: HTD3M, HTD5M, HTD8M, HTD14M
• Előfúrt colos osztású fogasszíjtárcsák: MXL, XL, L, H, XH, XXH
• Szorítóhüvelyes metrikus fogasszíjtárcsák: HTD5M, HTD8M, HTD14M
• Szorítóhüvelyes colos fogasszíjtárcsák: L, H, XH
• Előfúrt metrikus osztású alumínium fogasszíjtárcsák: T2,5, T5, T10, AT5, AT10

A fogasszíjtárcsák a különböző szíjprofilokhoz igazodva biztosítják a hajtás megbízhatóságát és pontosságát. A HTD profilok mélyebb, ívelt fogformája nagy nyomatékátvitelre képes. A T és AT profilok trapéz fogazattal rendelkeznek: a T profilok általános ipari alkalmazásokhoz ideálisak, míg az AT profilok megerősített kialakításuknak köszönhetően nagyobb terhelések átvitelére is alkalmasak, különösen precíziós és dinamikus rendszerekben.

Fogasrudak és szíjvezető peremek: speciális megoldások fogasszíjtárcsákhoz

A fogasszíjtárcsák kínálatában külön kategóriát képviselnek a fogasrudak, amelyek különböző profilokban – például HTD3M, HTD5M, HTD8M, T2,5, T5, T10, AT5, AT10, MXL, XL, L, H stb. – és eltérő fogszámokkal érhetők el. A fogasrúd egy végig fogazott, szélesebb kialakítású rúd, amelyből egyedi, speciális kivitelű fogasszíjtárcsák készíthetők a konkrét műszaki igények szerint.

Az ilyen tárcsákhoz – akár szabványos, akár egyedi gyártású kivitelben készülnek – szíjvezető perem is elérhető. A szíjvezető peremeket mindig az adott profilhoz és fogszámhoz illeszkedően biztosítjuk. A megfelelő profilhoz és fogszámhoz illeszkedő szíjvezető perem különösen fontos a precíz szíjfutás és a hosszú távon is megbízható hajtás érdekében.

Mire figyelj a fogasszíjtárcsa kiválasztásánál?

A megfelelő fogasszíjtárcsa kiválasztásához figyelembe kell venni:

• A szíj osztását és profilját (HTD, T, AT, MXL, XL stb.)
• A tárcsa furatátmérőjét (előfúrt vagy szorítóhüvelyes kivitel)
• A fogszámot és átmérőt
• Az alkalmazott szíj anyagát (gumi, poliuretán)
• A tárcsa anyagát (alumínium vagy acél)

Az optimális fogasszíjtárcsák hozzájárulnak a csendes, hatékony és karbantartásbarát működéshez. A szorítóhüvelyes megoldás különösen előnyös, ha gyakori a szerelés vagy a pozícióváltás igénye.

Fogasszíjtárcsák karbantartása és cseréje

A fogasszíjtárcsák általában hosszú élettartamú alkatrészek, de időszakos ellenőrzésük elengedhetetlen a zavartalan működés érdekében. Érdemes figyelni:

• a fogprofil kopására,
• a szíj illeszkedésére,
• a tengelykapcsolódás stabilitására.

A szorítóhüvelyes kivitelek gyors cserét és könnyű szerelést tesznek lehetővé, ezzel csökkentve az állásidőt.

Összegzés

A fogasszíjtárcsa és a különféle fogasszíjtárcsák típusai nélkülözhetetlenek a korszerű ipari hajtástechnika világában. Legyen szó precíziós gépekről, szinkron hajtásrendszerekről vagy nehézipari alkalmazásokról, az optimálisan megválasztott fogasszíjtárcsa biztosítja a megbízható működést. A hosszú távú üzembiztonság és hatékony karbantartás érdekében érdemes a megfelelő profil, anyag és szerelési mód kiválasztására kiemelt figyelmet fordítani.
