Tengelykapcsolók , Merev tengelykapcsoló, Tokos tengelykapcsoló

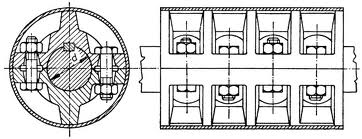

Merev tengelykapcsoló . A tokos tengelykapcsoló , teljesen merev oldható tengelykapcsolatot hoz létre két tengely között, de ez a megoldás nem egyenlíti ki az axiális illetve a szögeltéréseket, ezért alkalmazásuk legfőbb feltétele az egytengelyűség.
Merev, tokos tengelykapcsolók főbb technikai paraméterei :
|
Típus |
Névleges nyomaték (Nm) |
Max. Fordulatszám (1/min) |
Külső átmérő D (mm) |
Teljes hossz L (mm) |
Min. furatátmérő d (mm) |
Max furatátmérő d1 (mm) |
|
RMo25 |
40 |
2000 |
75 |
115 |
20 |
25 |
|
RMo30 |
70 |
1600 |
95 |
150 |
25 |
30 |
|
RMo35 |
100 |
1500 |
100 |
160 |
30 |
35 |
|
RMo40 |
150 |
1450 |
110 |
175 |
35 |
40 |
|
RMo45 |
300 |
1400 |
115 |
185 |
40 |
45 |
|
RMo50 |
450 |
1350 |
125 |
200 |
45 |
50 |
|
RMo60 |
900 |
1200 |
145 |
225 |
50 |
60 |
|
RMo70 |
1800 |
1150 |
165 |
250 |
60 |
70 |
|
RMo80 |
2800 |
1100 |
185 |
275 |
70 |
80 |
|
RMo90 |
4200 |
1000 |
205 |
300 |
80 |
90 |
|
RMo100 |
5500 |
950 |
255 |
325 |
90 |
100 |
|
RMo110 |
7000 |
950 |
260 |
390 |
100 |
110 |
|
RMo125 |
10000 |
900 |
280 |
430 |
110 |
125 |
|
RMo140 |
14000 |
850 |
310 |
460 |
125 |
140 |
|
RMo160 |
22000 |
750 |
360 |
560 |
140 |
160 |
|
RMo180 |
31000 |
750 |
400 |
630 |
160 |
180 |
